1.原料

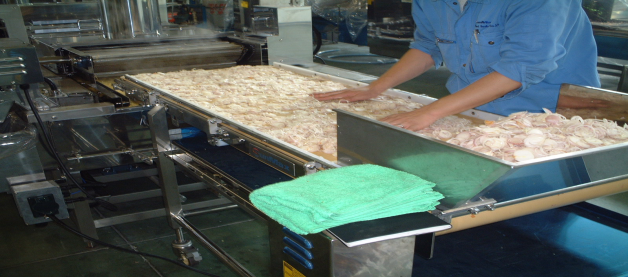

投入網帶
SM-BC600-1500
2.投入油炸機

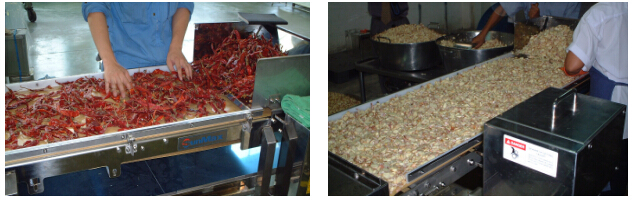

原料通過特氟隆網帶傳送帶將定量的原料投入到油炸機

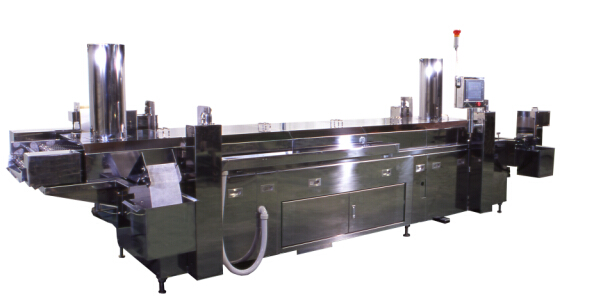

油炸機 (電氣式)
SM-FW600-5000ES
3.油炸機油炸
投入洋蔥、辣椒、大蒜等蔬菜等，數秒鐘后，浮出油面、排出油，通過傳送帶送出去

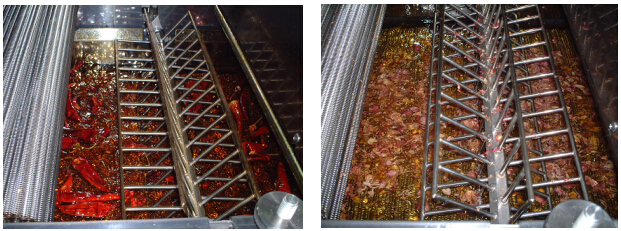

運送的產品在油炸機中用中央的回轉攪拌，防止油炸不均勻的情況發生。

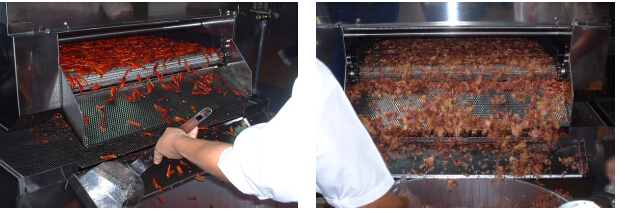

油炸后的產品和油分別排出

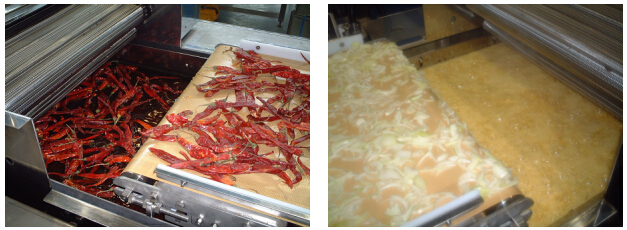

炸辣椒（大） 炸洋蔥
炸辣椒(小) 炸洋蔥
炸蝦仁 生炸洋蔥
油炸洋蔥片的能力
油炸機制造能力的計算
１．產品介紹
ａ）產 品 生洋蔥片
ｂ）產品重量 體積 50 cm×40 cm×1 cm＝2000 cm3
2000 cm3＝１ｋｇ(實測值)
ｃ）制造能力 100kg～150kg／ｈ（要求能力）
ｄ）原料投入溫度 1５℃ （ 假定 ）
ｅ）油炸時間 ４分 （實驗結果值 ）
ｆ）油炸后溫度 80℃
ｇ）水分蒸發率 60％ （ 實驗結果值 ）
ｈ）產品比熱 4.186 KJ／kg ℃
ｉ）水分蒸發潛熱 2256 KJ／kg
２．產品的必要有效面積計算
ａ）SM-FW600-5000ES 有効面積
有效長度 400ｃｍ
有效寬度 58ｃｍ
ｂ）洋蔥片的厚度在0.65cm的情況下的能力
400 cm×58 cm×0.65 cm÷2000 cm3×（60分÷４分）＝113kg/h
３．油炸必要熱量
ａ）原料升溫的熱量
115kg/ｈ×（80℃－15℃）×4.186 KJ／kg ℃＝31290KJ／ｈ
ｂ）原料的水分蒸發熱量
１１５kg/ｈ×60％×2256 KJ/kg＝155664KJ/h
ｃ）總熱量
ａ）＋ｂ）＝31290＋155664＝186954KJ/h
ｄ）SM－FW600-5000ESの總熱量
259197KJ／h（總發熱量）×80%機械效率＝207357KJ/h（最大出力）
４．油炸能力
207357÷186954×115kg/h=127kg/h
以上計算值，根據選定的機種進行。
※最大能力は、127kg/h
